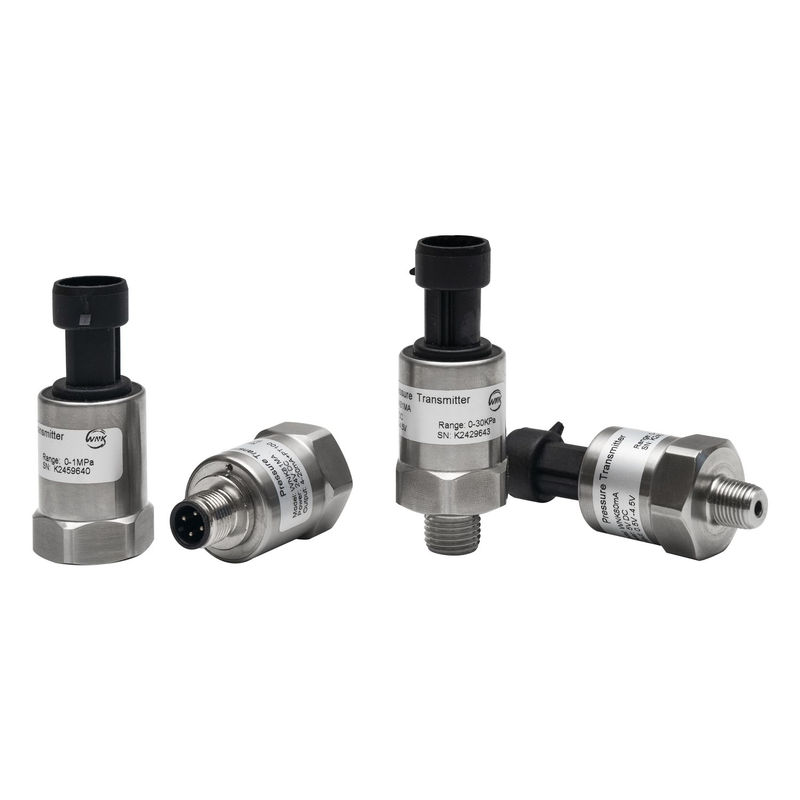

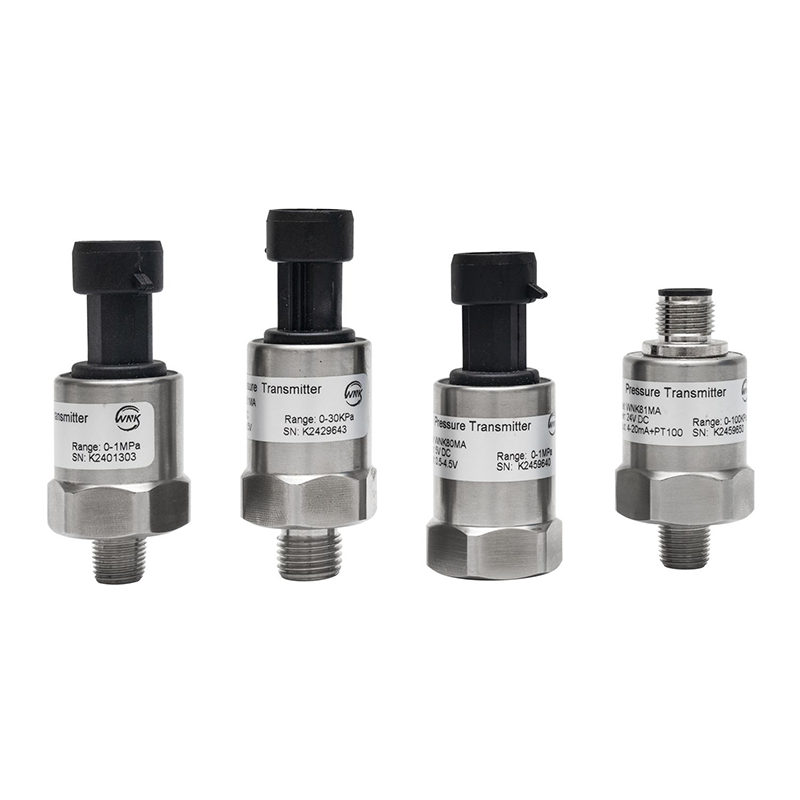

WNK HVAC/рефрижераторный датчик давления передающий 0,5-4,5 В

Датчик давления WNK для R134a R404a R407c R410a R502 R507

Электронный датчик давления воды WNK81ma представляет собой высокопроизводительный тензорезистивный преобразователь давления, разработанный для точного измерения в масляных, воздушных и газовых средах. Благодаря двум вариантам выходного сигнала (ratiometric voltage 0,5-4,5 В и токовая петля 4-20 мА) и исключительно широкому диапазону давлений от -1 до 700 бар, этот датчик обеспечивает выдающуюся универсальность для промышленной автоматизации, гидравлических систем, пневматического управления и приложений мониторинга процессов. Сертифицированный по стандартам CE и ROHS, WNK81ma соответствует международным стандартам качества и экологической безопасности.

Ключевые особенности

• Гибкость двойного выхода: Одновременный или выбираемый ratiometric выход 0,5-4,5 В и двухпроводная токовая петля 4-20 мА, обеспечивающая бесшовную интеграцию как с системами на базе микроконтроллеров (Arduino, ESP32), так и с промышленными контроллерами PLC/DCS.
• Сверхширокий диапазон давлений: Измеряет от полного вакуума (-1 бар) до 700 бар избыточного давления, охватывая широкий спектр промышленных применений с помощью одной платформы датчика.
• Совместимость с различными средами: Разработан для надежной работы с маслом, сжатым воздухом, инертными газами и гидравлическими жидкостями, что делает его идеальным для гидравлических силовых агрегатов, пневматических систем и мониторинга распределения газов.
• Высокая точность 0,5% от полной шкалы: Обеспечивает стабильную точность с отличной долговременной стабильностью и температурной компенсацией в полном рабочем диапазоне от -40°C до 125°C.
• Прочная конструкция из нержавеющей стали: Смачиваемые части из нержавеющей стали 316L обеспечивают превосходную коррозионную стойкость к агрессивным маслам, топливам и промышленным газам.
• Сертификация CE и ROHS: Произведено в соответствии с европейскими требованиями безопасности, ЭМС и экологической безопасности для доступа на мировой рынок.

Технические характеристики

Применение

WNK81ma используется в различных промышленных секторах для надежного мониторинга и контроля давления:

• Гидравлические системы: Мониторинг давления в реальном времени в гидравлических силовых агрегатах, цилиндрах, прессах и мобильном гидравлическом оборудовании. Верхний диапазон 700 бар поддерживает гидравлические контуры высокого давления.
• Пневматическое управление: Измерение давления в системах сжатого воздуха для автоматизации производства, линий подачи пневмоинструмента и мониторинга компрессоров.
• Нефтегазовая промышленность: Измерение давления масла в системах смазки, топливопроводах и сетях распределения газа. Конструкция из нержавеющей стали 316L выдерживает воздействие нефтепродуктов.
• Промышленный контроль процессов: Интеграция с системами PLC и SCADA для непрерывного сбора данных о давлении в химической обработке, водоподготовке и производственных процессах.
• ОВК и холодильное оборудование: Измерение давления хладагента и охлаждающей жидкости в чиллерах, тепловых насосах и коммерческих системах ОВК.
• Испытания и измерения: Лабораторное и полевое калибровочное оборудование, испытания на снижение давления и системы обнаружения утечек, требующие высокой точности и широкого диапазона.

Преимущество двойного выхода

В отличие от датчиков с одним выходом, WNK81ma предлагает два одновременных варианта выходного сигнала, обеспечивающих максимальную гибкость проектирования системы. Ratiometric выход 0,5-4,5 В идеально подходит для приложений с батарейным питанием и на базе микроконтроллеров, где критически важна работа при низком напряжении. Выход токовой петли 4-20 мА обеспечивает превосходную помехоустойчивость для длинных кабельных трасс в заводских условиях и является отраслевым стандартом для аналоговых входных модулей PLC. Эта возможность двойного выхода устраняет необходимость в хранении отдельных моделей датчиков для различных архитектур управления.

Почему стоит выбрать WNK81ma?

Произведенный компанией WNK, WNK81ma сочетает в себе технологию точного тензорезистивного измерения с прочным промышленным корпусом. Каждый датчик проходит строгую заводскую калибровку, включая полномасштабное циклическое нагружение и проверку температурной компенсации, перед отправкой. Диапазон от -1 до 700 бар охватывает вакуумные, низко-, средне- и высоконапорные применения под одним номером детали, что снижает сложность инвентаризации для OEM-производителей и системных интеграторов.

Наша команда инженеров обеспечивает всестороннюю техническую поддержку, включая схемы подключения, технические описания и руководство по вводу в эксплуатацию на месте. Для оптовых заказов доступны индивидуальные диапазоны давлений, электрические соединения и конфигурации выходов. Предлагаются услуги OEM и ODM.

Свяжитесь с нами сегодня, чтобы обсудить ваши требования к измерению давления масла, воздуха или газа и получить индивидуальное предложение.
