WNK ATEX взрывостойкий IP68 погружаемый уровневой передатчик RS485 Modbus для глубоких скважин сельскохозяйственных оросительных баков

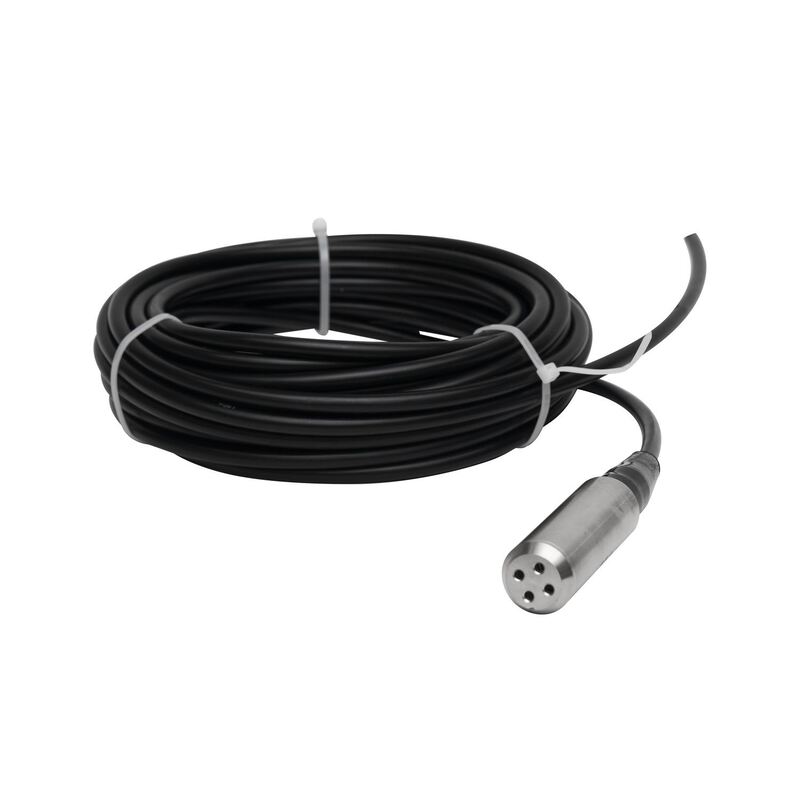

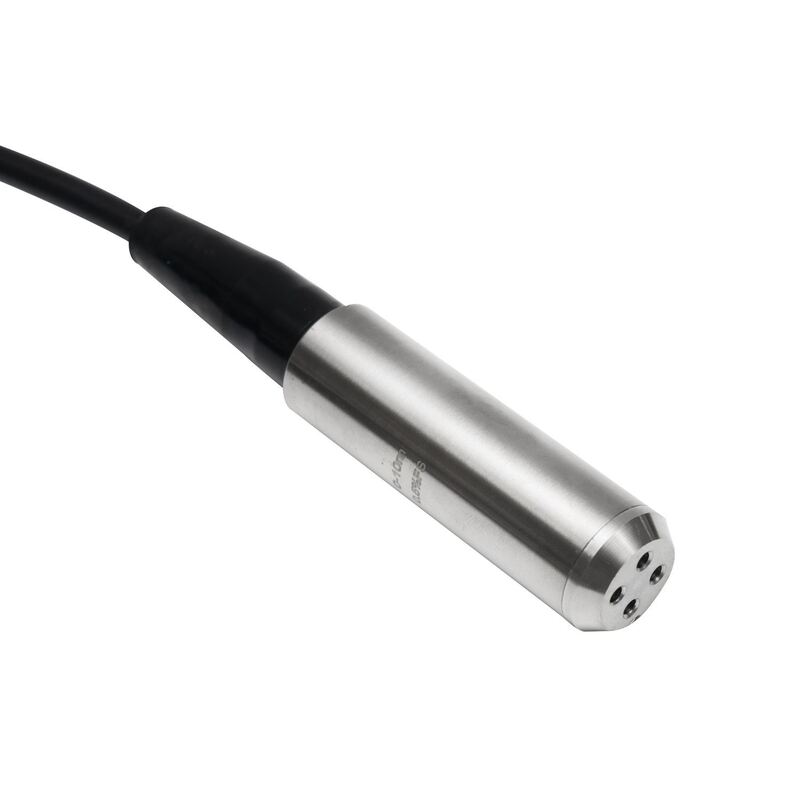

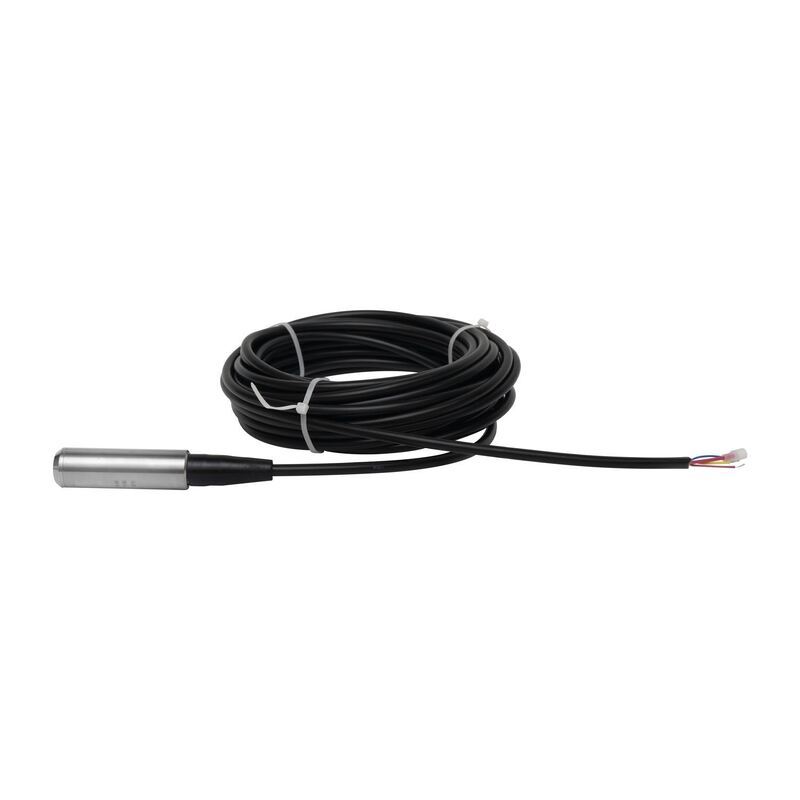

WNK ATEX взрывостойкий IP68 погружаемый уровневой передатчик с RS485 Modbus

ВWNK8010-ATEX-RS Уполномоченный экспоненциальный передатчиксочетает в себе сертификацию ATEX на внутреннюю безопасность с цифровой связью RS485 Modbus RTU для многодатчиковой сети в опасных сельскохозяйственных и промышленных условиях.ATEX Ex ia IIC T4 Гадля газовой атмосферы зоны 0 и IP68, погружаемой на глубину до 200 метров, он позволяет использовать до 32 датчиков на одной шине RS485, что значительно снижает затраты на проводку для мониторинга полива с несколькими скважинами, танковых ферм,и распределенных подземных водных сетей, где защита от взрывов является обязательной.

RS485 Модбус многодатчик сети

• До 32 датчиков на автобус:Многочисленные передатчики WNK8010-ATEX-RS с цепочкой Daisy на одном кабеле RS485 с закрученной парой, контролирующие десятки скважин или резервуаров с одного контроллера
• Протокол Modbus RTU:Стандартные коды функций Modbus 03/04 (уровень чтения, температура, диагностика) и 06/16 (конфигурация записи) для бесшовной интеграции PLC/SCADA
• Параметры конфигурации:Регулируемый адрес Modbus (1-247), скорость передачи сигналов (1200-115200bps), формат данных и датчик нуль/спан через команды Modbus
• Цифровая точность:Прямое 32-разрядное чтение уровня плавания в метрах исключает дрейф аналогового сигнала, ошибки наземной цепи и шум преобразования A/D
• Опция двойного вывода:Одновременный цифровой выход RS485 + аналоговый выход 4-20mA для смешанных систем с современными и устаревшими контроллерами

Сертификат ATEX для опасного сельского хозяйства

• Зона 0 Газ (Ex ia IIC T4 Ga):Безопасно для непрерывно взрывоопасной атмосферы, включая биогаз от анаэробного разложения в оросительных резервуарах, метан в подземных водах и пары топлива вблизи дизельных насосных станций
• Зона 20 Пыль (Ex ia IIIC T135°C Da):Сертифицирован для горючих сельскохозяйственных пыли, включая зерновую пыль, порошок удобрений и зоны смешивания пестицидов
• Гальваническая изоляция:Встроенная изоляция сигнала RS485 исключает наземные петли между опасными и безопасными зонами, когда несколько датчиков используют общую шину

Технические спецификации

Заявления

• Поля полива с несколькими скважинами:Мониторинг уровня воды в десятках оросительных скважин одновременно через единую сеть RS485 Modbus, позволяющую централизованное управление насосом и распределение воды
• Мониторинг резервуаров:Подключение до 32 резервуаров для хранения (воды, удобрений, топлива) в один автобус с сертификацией ATEX безопасности для дизельных и химических хранилищ
• Сети мониторинга подземных вод:Долгосрочное цифровое наблюдение за водоносным бассейном с записью данных с временной меткой, удаленная телеметрия через шлюзы Modbus-to-4G
• Системы ирригационных каналов:Распределенное обнаружение уровня вдоль канальных сетей с целостностью цифровых данных на длинных кабельных линиях (до 1200 м при 9600 bps)
• Биогаз и сточные воды:Сертификат ATEX для мониторинга в скважинах сбора биогаза, резервуарах для анаэробного переваривания и лагунах сельскохозяйственных сточных вод

Карта регистра Modbus (резюме)

Качество и соответствие

• Сертификат проверки типа ATEX от нотифицированного органа ЕС
• ISO 9001:2015 производство с полной отслеживаемостью материалов
• 100% температурная компенсация и индивидуальная калибровка
• 48-часовое испытание сжигания под водой с проверкой связи Modbus
• Включается полное руководство по протоколу Modbus и карта регистра
• 12-месячная гарантия на не техногенные повреждения

Частые вопросы

Вопрос: Сколько датчиков можно подключить к одной сети RS485?
Ответ: До 32 датчиков WNK8010-TT ATEX-RS на каждый сегмент RS485 без ретранслятора. С ретрансляторами RS485 возможны сети из 247 датчиков, каждый с уникальным адресом Modbus от 1-247.

Вопрос: Должен ли RS485 проходить через барьер ATEX?
Ответ: Да, линии связи RS485 должны проходить через сертифицированный барьер ATEX IS, предназначенный для сигналов RS485.Мы рекомендуем барьерные модели, которые сохраняют целостность дифференциального сигнала RS485 для надежной связи Modbus.

Вопрос: Могу ли я встроить это в существующую систему 4-20mA?
Ответ: Да. WNK8010-ATEX-RS можно заказать с одновременным выходом RS485 + 4-20mA, что позволяет добавить цифровой мониторинг Modbus при сохранении совместимости с существующими контроллерами 4-20mA.

Вопрос: Каково максимальное расстояние кабеля для RS485 Modbus?
Ответ: до 1200 метров при 9600 баудах с помощью соответствующего защищенного кабеля с закрученной парой.

Вопрос: каково минимальное количество заказа?
Ответ: Мы принимаем заказы от 1 штуки для оценки и протокольного тестирования. Документация сертификации ATEX требует 2-3 недель.
